مافلر

مافلر(صدا خفه کن) چیست؟
در کمپرسورهای رفت و برگشتی ، حرکت پیستون و خروج گاز دیسچارج کمپرسور باعث ایجاد عامل صدا (و لرزش) میشود.
طراحی برخی از کمپرسورهای رفت و برگشتی بگونه اییست که این صدا در خروجی کمپرسور بیشتر از حد معمول است مانندکمپرسورهای سمی هرمتیک کریر و طراحی برخی از کمپرسورها بگونه ایی که صدا در خروجی انها کمتر می باشد مثل کمپرسورهای هرمتیک.
برای درک بهتر دلیل این صدا و گاها لرزش، دریاچه ایی رو تصور کنید که سنگی داخل آن میندازید ، بعد از پرتاب سنگ موجی روی سطح دریاچه ایجاد میشود ، حال اگه دوباره بلافاصله سنگی دیگه به داخل دریاچه پرتاب کنید ، این دوموج ایجاد شده درصدد خنثی کردن هم برمی آیند ، این دلیل ایجاد صدا و لرزش در خروجی کمپرسور است.
در میان سایر کمپرسورها ، کمپرسورهای روتاری ، اسکرال ، اسکرو و گریز از مرکز به ترتیب در خروجی جریانی پیوسته تر نسبت به کمپرسورهای پیستونی (رفت و برگشتی) دارند و در نتیجه دارای صدا و لرزش کمتری هستند.
در یک کمپرسور رفت و برگشتی هرچه دور کمپرسور پایین بیاید ، اغلب میزان لرزش نمود بیشتری و هرچه دور کمپرسور بالا رود ، اغلب صدای خروجی گاز از دیسچارج نمود بیشتری پیدا میکند.
برای به حداقل رساندن این صدا و لرزش از عضوی بنام "مافلر" استفاده میکنیم ، مافلر در واقع محفظه ایی است که در اون تیغه هایی بصورتی قرارگرفتند که گاز خروجی از کمپرسور رو تا حد ممکن معطل کرده و بصورت یکنواخت کنند و صدا و لرزش رو تاحد امکان از سیستم دور کنند. معمولا مافلر در خط دیسچارج بعد از شیر دیسچارج کمپرسور بصورت افقی نصب میشود.
و در کمپرسورهای DWM بشکل پلیت سوراخ دار  قبل از شیر دشارژ وجود دارد

discharge line muffler

صدا خفه کن خط دهش(discharge line muffler)

در چیلرهای بزرگ و مخصوصا در چیلرهایی که خط دهش(discharge) طولانی است، لرزش و صدا در لوله ها مشاهده میگردد که ناشی از جریان مبرد در لوله ها، سایز لوله ها، فشار کاری سیستم و کمپرسور است و صدای ناپیوسته میتواند از جریان ناپیوسته سیال در لوله ها ناشی شود. نوسانات کمپرسور نیز میتواند تولید صداها را شامل گردد.اگر صدای گاز یا صدای ضربان مانند ولرزش در سیستمی مشاهده گردد، نصب موفلر در خط دهش به حل این مشکل کمک میکند. هدف موفلر حذف پالس های گاز خروجی از کمپرسور و صدای و لرزش آن است. یک موفلر معمولا براساس بفلهای داخلی و یا افت فشار، جریان سیال را ثابت نگه میدارد. کاربرد یک موفلر به دانسیته و مقدار مبرد خروجی از کمپرسور است که هر دوی آنها در انتخاب موفلر موثر هستند.

ممکن است یک موفلر بتواند بر روی کمپرسورهای مختلف کار کند اما همچنین ممکن است یک سیستم نیاز به موفلر خاصی با افت فشار خاصی باشد که بتواند افت فشار مورد نیاز جهت از بین بردن پالس های ناپیوسته گاز خروجی از کمپرسور را تامین کند هرچند استفاده از موفلرهای بزرگتر معمولا برای کاهش صدای خط دهش بهتر جواب می دهد و همچنین میتوان از موفلرهای کوچکتر با افت فشار بیشتر استفاده کرد که کاراتر میباشند. استفاده از موفلر در سیستم تا زمانی مجاز است که افت فشار آن در محاسبات فشار مشکلی بوجود نیاورد. گاهی اوقات در کارکرد در شرایط مختلف مشاهده می شود که لرزش در لوله ها وجود دارد که تمایل به جذب پالسهای تولیدی کمپرسور و تولید یک لرزش زیاد را دارد.

تایمر دیفراست

تایمر دیفراست و ترمودیسک هنگامی که زمان دیفراست فرا برسد تایمر از حالت بسته که کنتاکت برق ورودی به کمپرسور را وصل کرده است خارج شده و حالت باز که به هیتر دیفراست متصل است میرود که در این حالت هیتر دیفراست شروع بکار میکند و کمپسور خاموش میشود. طبق زمان تنظیم شده برروی تایمر از10دقیقه تا35دقیقه توسط کارخانه میباشد که درصورت انجام دیفراست سریع تر از موعد برای جلوگیری از بالارفتن بیش از حد دمای اواپراتور که منجر به اتلاف انرژی میشود سیستم ترمو دیسک وارد مدار میشود ترمو دیسک یک ترموستات معکوس است به عبارتی وقتی سرما به اندازه مشخصی رسیدبرعکس ترموستات ارتباط دو کنتاکت رابرقرار می کند. دمای فعال شدن معمولاپنج درجه زیر صفر توسط سازنده تنظیم شده و چون در ابتدای تولید یخچالهای نو فراست به شکل گرد ساخته شد به ترمو دیسک
معروف شد ولی هیچ دلیلی ندارد که همیشه گرد باشد چهار گوش و شکلهای دیگری هم دارد.
امروزه با استفاده از مدارهای کنترل الکترونیکی سنسورهای دما وظیفه ترمودیسک را انجام میدهند.
در مورد ترمو فیوز هم باید گفت در یخچالهای نوفراست قدیمی که تایمر زمانی معمولا 20تا25دقیقه ای داشتند ترمو فیوز استفاده نمی شد چون تایمر بعد از مدت مشخصی المنت را از مدار خارج میکرد.
درنسل جدیدتر چون تایمر بصورت غیر فعال در زمان دیفراست درمدار قرار میگیرد وتا ترمودیسک به تایمر فرمان ندهد که راه بیفتد المنت در مدار می ماندبرای پیشگیری از بالا رفتن حرارت وخطرات احتمالی ترموفیوز را به سیستم
اضافه کردند.

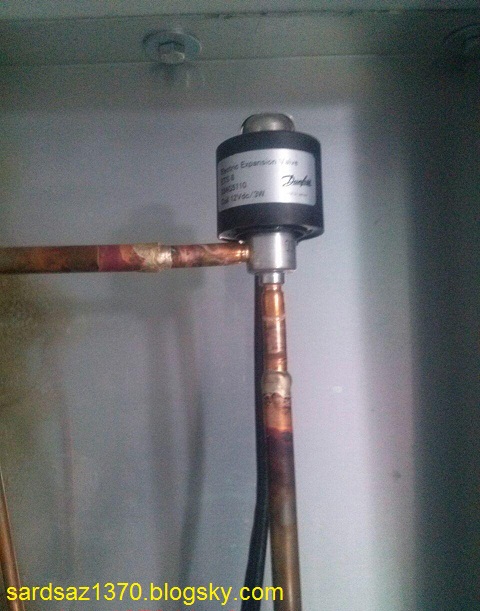

نصب شیر اکسپنشن والو الکترونیکی

نصب شیر اکسپنشن والو الکترونیکی
