اصطلاحات رایج در چیلر جذبی

ژنراتور :

ژنراتور معمولاً در محفظه بالایی چیلرهای جذبی قرار داشته و وظیفه تغلیظ محلول لیتیوم بروماید رقیق و جدا سازی آب مبرد را بر عهده دارد.

2- جذب کننده :

جذب کننده معمولاً در پوسته پایینی چیلرهای جذبی قرار داشته و وظیفه جذب بخار مبرد تولید شده در محفظه اواپراتور را بر عهده دارد.

3- اواپراتور :

اواپراتور معمولاً در پوسته پایین چیلرهای جذبی قرار می گیرد. مایع مبرد در اواپراتور به لحاظ فشار پایین محفظه (خلأ نسبی) تبخیر شده و باعث کاهش درجه حرارت آب سرد تهویه درون لوله های اواپراتور می گردد.

4-کندانسور :

کندانسور معمولاً در پوسته های بالایی چیلرهای جذبی واقع شده است و وظیفه تقطیر مبرد تبخیر شده توسط ژنراتور را بر عهده دارد. بخار مبرد در برخورد با لوله های حاصل از آب برج ، تقطیر شده و به تشتک اواپراتور سرریز می شود.

5-محلول جاذب :

این محلول در سیکل های پروژه حاضر محلول لیتیوم بروماید و آب است.

6- مایع مبرد :

مایع مبرد در چیلرهای جذبی پروژه حاضر آب خالص (آب مقطر) می باشد که به جهت فشار پایین محفظه اواپراتور در اثر تبخیر خاصیت خنک کنندگی خواهد داشت.

7- کریستالیزه شدن :

محلول لیتیوم بروماید در غلظت معمولی به صورت مایع است ، ولی چنانچه تغلیظ اولیه بیش از حد ادامه یابد حجم بلورهای ریزی که در آن تشکیل می شوند ، بزرگتر شده و ممکن است باعث مسدود شدن کامل مسیر عبور محلول شود. به این پدیده کریستالیزه شدن گویند.

8-ضریب عملکرد :

پارامتر ضریب عملکرد در دستگاههای برودتی از جمله چیلرهای جذبی شاخصی از بازدهی دستگاه می باشد. مقادیر بالاتر این پرامتر نشان دهنده مصرف بهینه انرژی حرارتی می باشد.

دلایل ایجاد کریستالیزاسیون

دلایل ایجاد کریستالیزاسیون

1-تخلیۀ نادرست، هوا و روغن که تقطیر(کندانسه) نمی شوند یا ضعیف بودن پمپ تخلیه  در خلاء کردن آن ها.

2-نوسانات زیاد درجۀ حرارت آب سرد.

3-شیر محلول اتوماتیک به طور ناصحیح میزان شده باشد.

4-رقیق شدن نادرست محلول لیتیوم بروماید.

کریستاله شدن سیتسم به طریق زیر مشخص می شود:

1-درجه حرارت آب سرد خروجی شروع به افزایش می کند.

2-سطح محلول در شیشۀ آب نما در ابزوربر کاهش می یابد.

3-ورودی پمپ محلول خالی می ماند وایجاد سروصدا می کند.

بر طرف کردن کریستال ها به شرح زیر عمل کنید:

توجه داشته باشید که هرگز پمپ خلاء را راه نیندازید.

1-سنسور کنترل کنندۀ آب سرد و کنترل کنندۀ درجه حرارت پایین (کم) مایع مبرد را از غلاف خارج کنید.(برای جلوگیری از صدمه دیدن).

2-تمام ترموستات ها که درجه بندی آن ها کم تر از 210 درجه ۀ فارنهایت است ، خارج کنید.

3-پمپ آب کندانسور و بادبزن برج را خاموش کنید.

4-شیر مایع مبرد را از طریق کلید 4S باز کنید.

این شیر به مایع مبرد اجازه می دهد محلول را رقیق کند. وقتی مکش پمپ مایع مبرد  خالی شد،کلید سرویس را در وضعیت اتوماتیک قرار دهید و اگر حالت کریستاله شدید بود مرحله فوق تکرار شود.

در حالت های شدید یخ بستن ، باید مبدل حرارتی یا محلول غلیظ ویا هر دو گرم شوند.حرارت خارجی که در این حالت داده می شود، ممکن است از یک منبع خارجی و یا یک مشعل تامین شود. در مواقعی که حرارت دادن به وسیله شعله انجام می گیرد،باید دقت شود که هیچ قسمتی بیش از حد داغ نشود.آنچه مسلم این است که قسمت هایی از خط مایع مبرد کریستاله می شود.(خط محلول از ژنراتور به مبدل وخط محلول از مبدل به ادکتور).

در چنین مواقعی کنترلر شیربخار (2PRV) را در نظر بگیرید و کلید سرویس 1S)) را در وضعیت سرویس بگذارید تا شیر بخار را باز کند وپمپ محلول را به کار بیندازد. مقدار بخار را دستی تغییر دهید (شیر کنترل 2PRV) تا به تدریج ، حرارت 210 درجه، فارنهایت برسد.

محلول داغ بین ابزوربر و ژنراتور جریان می یابد و از ژنراتور به ابزوربر ، از لوله های ضد کریستالیزاسیون بر می گردد ، برای تسریع در از بین بردن کریستال ها بهتر است پمپ محلول به طریق زیر به کار گرفته شود:

1-وقتی محلول داغ ژنراتور به ایزوربر بر می گردد،پمپ محلول داغ بتواند در شکستن کریستال ها کمک کند.

2-بعد از این که محلول به داخل مبدل حرارتی رفت ،پمپ محلول را به کار اندازید.

3-اعمال فوق را چندین بار تکرار کنید.

هنگامی که حرارت محلول به 150 درجۀ فارنهایت رسید ، پمپ و باد رسان های برج را دوباره راه بندازید. با توجه به این که کلید شیر مایع مبرد 4S در وضعیت (AUTO)قراردارد،شیرهای( (PRV بخار را به وضعیت اصلی تنظیم کنید. سنسور کنترل  وتمام ترموستات ها و ترمومترها را در جای خود قرار دهید و تصحیح های لازم را انجام دهید تا از کریستاله شدن مجدد جلوگیری شود.

اختلاف چیلرهای جذبی اب گرم با چیلرهای شعله مستقیم

چیلرهای جذبی آب گرم حدود 0/7 و COP چیلرهای جذبی دایرکت فایر حدود 1/3 می باشد، در نتیجه میزان سوخت در چیلرهای جذبی شعله مستقیم مصرفی تقریباً نصف میزان سوخت مصرفی چیلرهای جذبی آبگرم می باشد.

2- بدلیل اینکه برای سیر کوله نمودن آبگرم مورد نیاز اینگونه چیلرها احتیاج به الکتروپمپ و مصرف برق می باشد و همچنین میزان آب در گردش بخش ابزوربر- کندانسور اینگونه چیلرها حدود 1/3 برابر چیلرهای شعله مستقیم می باشد، لذا مصرف برق لوازم جانبی مربوط به اینگونه چیلرها در ظرفیت های بالا، مصرف آنها را غیراقتصادی می نماید.

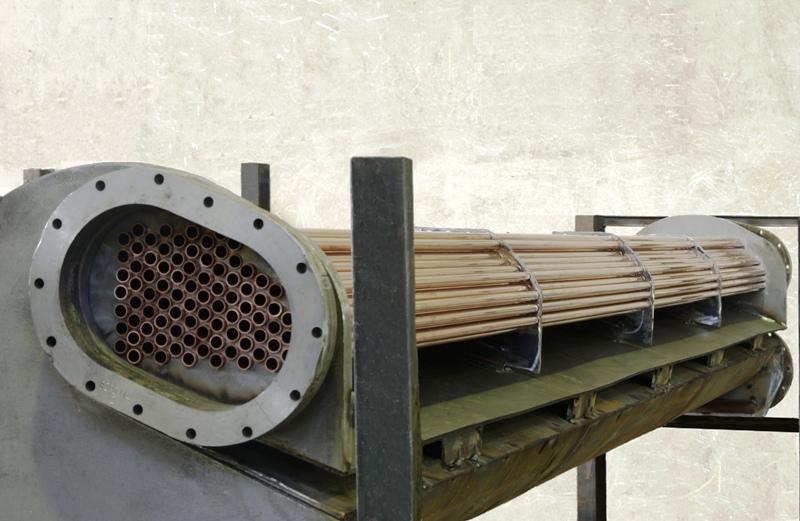

چیلر جذبی

ضمناً مصرف برق خود دستگاه چیلر آبگرم نسبت به چیلر شعله  مستقیم بدلیل نیاز به استفاده از پمپ، در سلوشن بزرگتر نیز بیشتر می باشد و این امر نیز باعث عدم استفاده از اینگونه چیلرها در ظرفیت های بالاتر از120 تن می شود.

3- بطور کل هنگام کار در چیلرهای آبگرم لوازم جانبی بیشتری بایستی در حال کار باشند (دیگ آبگرم- پمپ های آبگرم و30% توان بیشتر در پمپ های برج) لذا مصرف مجموع برق بیشتر از اینگونه چیلرها در  هنگام کار باعث عدم انتخاب اینگونه دستگاه ها در ظرفیت های بالا می گردد. مگر آنکه آبگرم مورد نیاز حاصل از عملکرد دستگاه های جانبی بوده هزینه ای برای آن پرداخت نشود (در صنایع بزرگ و نیروگاه ها و امثالهم)

4- به لحاظ COP پائین و میزان آب برج بیشتر در چیلرهای آبگرم مصرف آب سختی گیر شده در اینگونه چیلرها بیشتر است و در مناطقی که برای استعمال آب مصرفی هزینه پرداخت می گردد این هزینه در چیلرهای آبگرم حدود30% بیشتر از آن در چیلرهای شعله مستقیم می باشد.

5- به لحاظ نیاز به محل نصب ادوات جانبی و لوله کشی های مرتبط و کنترلهای مورد نیاز در چیلرهای آب گرم فضای مورد نیاز موتورخانه و قیمت تمام شده آن به مراتب بیشتر از نوعچیلر شعله مستقیم می باشد.

6- بدلیل تکنولوژی به کار رفته در چیلرهای دایرکت فایر امکان بروز اشکال در چیلر بسیار  کمتر از چیلرهای آبگرم می باشد و اصولاً تعمیر احتمالی آن در حداقل زمان ممکن در سایتچیلر انجام می گیرد.

7- نگهداری و راهبری چیلرهای دایرکت فایر به علت اتوماسیون پیشرفته این نوع چیلرها بسیار ساده تر از چیلرهای آبگرم می باشد.

تفاوتها و شباهتهای چیلرهای جذبی و تراکمی

چیلرهای جذبی از بعضی لحاظ شبیه چیلرهای تراکمی عمل می کنند که مهمترین این شباهتها عبارتند از:
الف - در اواپراتور از گرمای آب تهویه ساختمان برای تبخیر یک مبرد فرار در فشار پایین استفاده می گردد.
ب - گاز مبرد فشار پایین از اواپراتور گرفته شده و گاز مبرد فشار بالا به کندانسور فرستاده می شود.
ج - گاز مبرد در کندانسور تقطیر می گردد.
د - مبرد در یک سیکل همواره در گردش است.

تفاوتهای اصلی چیلرهای جذبی وتراکمی عبارتند از:
الف - چیلرهای تراکمی برای گردش مبرد از کمپرسور استفاده می کنند در حالی که چیلرهای جذبی فاقد کمپرسور بوده و به جای آن از انرژی گرمایی منابع مختلف استفاده کرده و غلظت محلول جاذب را تغییر می دهند ، همچنان که غلظت تغییر می کند ، فشار نیز در اجزای مختلف چیلر تغییر می کند. این اختلاف فشار باعث گردش مبرد در سیستم می گردد.
ب - ژنراتور و جذب کننده در چیلرهای جذبی جانشین کمپرسور در چیلرهای تراکمی شده است.
ج - در چیلرهای جذبی از یک جاذب استفاده می شود که عموماً آب یا نمک لیتیوم بروماید است.
د - مبرد در چیلرهای تراکمی یکی از انواع کلروفلئوروکربن ها یا هالوکلروفلئوروکربن ها است در حالی که در چیلرهای جذبی مبرد معمولاً آب یا آمونیاک است.
ه - چیلرهای تراکمی انرژی مورد نیاز خود را از انرژی الکتریکی تأمین می کنند در حالی که انرژی ورودی به چیلرهای جذبی از آب گرم یا بخار وارد شده به ژنراتور تأمین می شود. گرما ممکن است از کوره هوای گرم یا دیگ آمده باشد. در بعضی اوقات از گرمای سایر فرایندها نیز استفاده می شود مانند بخار کم فشار یا آب داغ صنایع ، گرمای باز گرفته شده از دود خروجی توربین های گازی و یا بخار کم فشار از خروجی توربین های بخار.
مهمترین مزایای چیلرهای جذبی نسبت به چیلرهای تراکمی عبارتند از:
الف - صرفه جویی در مصرف انرژی الکتریکی:
همانطور که گفته شد چیلرهای جذبی از گاز طبیعی ، گازوئیل یا گرمای تلف شده به عنوان منبع اصلی انرژی استفاده می کنند و مصرف برق آنها بسیار ناچیز است. به میزان مصرف برق ، مقایسه و تحلیل های کمی در فصول بعدی اشاره خواهد شد.
ب - صرفه جویی در هزینه خدمات برق:
هزینه نصب سیستم شبکه الکتریکی در پروژه ها بر اساس حداکثر توان برداشت قابل تعیین است. یک چیلر جذبی به دلیل اینکه برق کمتری مصرف می کند ، هزینه خدمات را نیز کاهش می دهد. در اکثر ساختمان ها نصب چیلرهای جذبی موجب آزاد شدن توان الکتریکی برای مصارف دیگر می شود.
ج - صرفه جویی در هزینه تجهیزات برق اضطراری:
در ساختمانهایی مانند مراکز درمانی و یا سالن های کامپیوتر که وجود سیستمهای برق اضطراری برای پشتیبانی تجهیزات خنک کننده ضروری است ، استفاده از چیلر های جذبی موجب صرفه جویی قابل توجهی در هزینه این تجهیزات خواهد شد.
د - صرفه جویی در هزینه اولیه مورد نیاز برای دیگ ها:
برخی از چیلرهای جذبی را می توان در زمستان ها به عنوان هیتر مورد استفاده قرار داد و آب گرم لازم برای سیستم های گرمایشی را با دماهای تا حد 203 تأمین نمود. در صورت استفاده از این چیلرها نه تنها هزینه خرید دیگ کاهش می یابد بلکه صرفه جویی قابل ملاحظه ای در فضا نیز بدست خواهد آمد.
ه - بهبود راندمان دیگ ها در تابستان:
مجموعه هایی مانند بیمارستان ها که در تمام طول سال برای سیستمهای استریل کننده ، اتوکلاوها و سایر تجهیزات به بخار احتیاج دارند مجهز به دیگ های بخار بزرگی هستند که عمدتاً در طول تابستان با بار کمی کار می کنند. نصب چیلرهای جذبی بخار در چنین مواردی موجب افزایش بار و مصرف بخار در تابستان ها شده و در نتیجه کارکرد دیگ ها و راندمان آنها بهبود قابل توجهی خواهد یافت.
و - بازگشت سرمایه گذاری اولیه:
چیلرهای جذبی به دلیل نیاز کمتر به برق در مقایسه با چیلرهای تراکمی ، هزینه های کارکردی را کاهش می دهند. اگر اختلاف قیمت یک چیلر جذبی و یک چیلر تراکمی هم ظرفیت را به عنوان میزان سرمایه گذاری و صرفه جویی سالانه از محل کاهش یافتن هزینه های انرژی را به عنوان بازگشت سرمایه در نظر بگیریم ، می توان با قاطعیت گفت که بازگشت سرمایه گذاری صرف شده برای نصب چیلرهای جذبی با شرایط بسیار خوبی صورت خواهد گرفت.
ز - کاسته شدن صدا و ارتعاشات:
ارتعاش و صدای ناشی از کارکرد چیلرهای جذبی به مراتب کمتر از چیلرهای تراکمی است. منبع اصلی تولید کننده صدا و ارتعاش در چیلرهای تراکمی، کمپرسور است. چیلرهای جذبی فاقد کمپرسور بوده و تنها منبع مولد صدا وارتعاش در آنها پمپهای کوچکی هستند که برای به گردش درآوردن مبرد و محلول لیتیم برماید کاربرد دارند. میزان صدا و ارتعاش این پمپهای کوچک قابل صرف نظرکردن است.
ح - حذف مخاطرات زیست محیطی ناشی از مبردهای مضر:
چیلرهای جذبی بر خلاف چیلرهای تراکمی از هیچ گونه ماده Cfc یا Hcfc که موجب تخریب لایه ازن می شوند ، استفاده نمی کنند. لذا برای محیط زیست خطری ایجاد نمی نمایند. چیلرهای جذبی غالباً از آب به عنوان مبرد استفاده می کنند. یک چیلر جدید در هر شرایطی ،یک سرمایه گذاری بیست و چند ساله است. تغییرات دائمی قوانین و مقررات استفاده از مبردها موجب می شود تا استفاده از مبردی طبیعی مانند آب در چیلرهای جذبی گزینه ای بسیار قابل توجه به شمار آید.
ط- کاستن از میزان تولید گازهای گلخانه ای و آلاینده ها:
میزان تولید گازهای گلخانه ای (مانند دی اکسید کربن) که تأثیر قابل توجهی در گرم شدن کره زمین دارند و آلاینده ها (مانند اکسیدهای گوگرد ، اکسیدهای نیتروژن و ذرات معلق) توسط چیلرهای جذبی
در مقایسه با چیلرهای تراکمی بسیار کمتر است.
